iFixit разглоби iPhone Duo: заподозряна е пантата

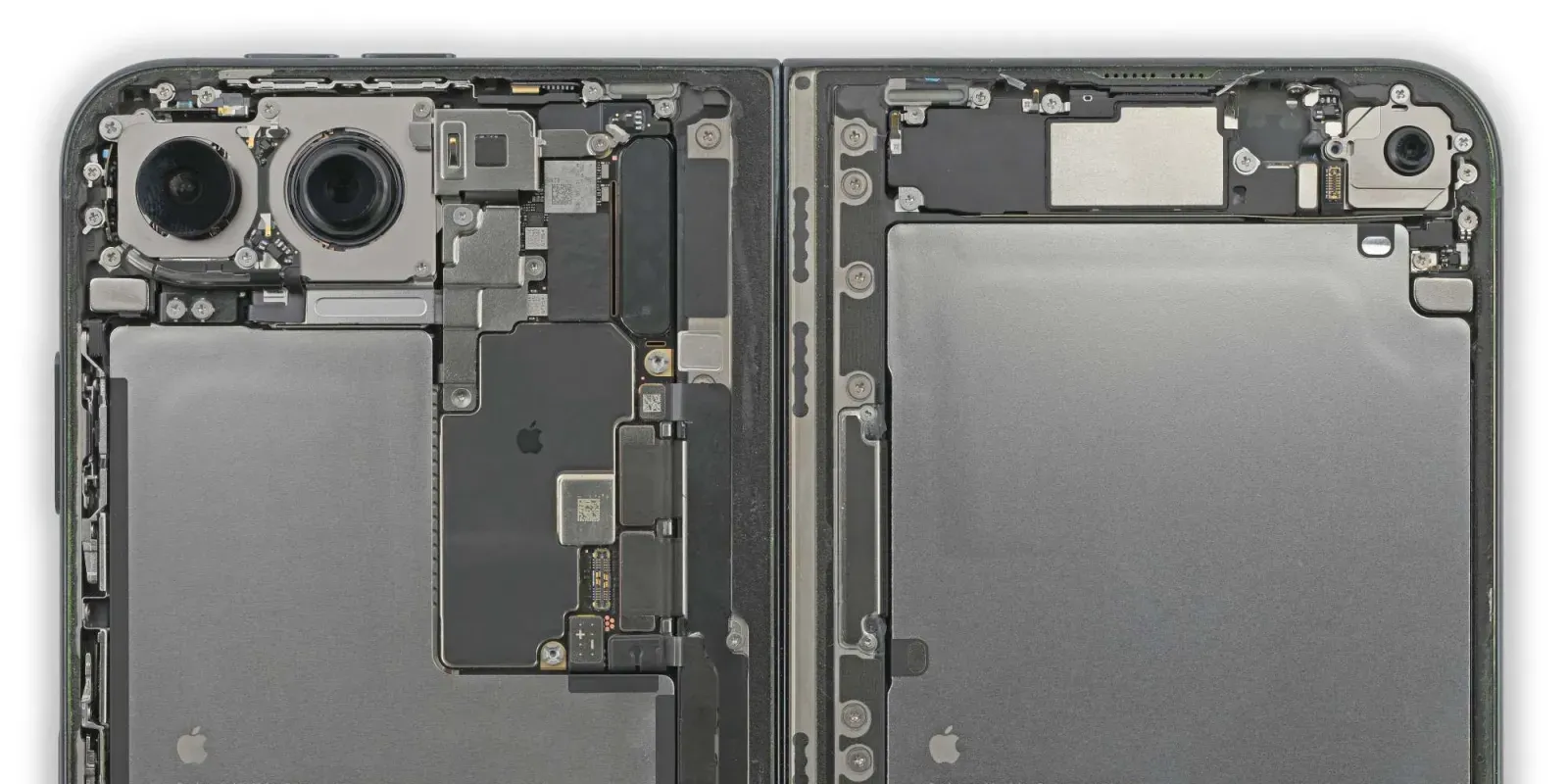

На 25 октомври iFixit публикува разглобяването на iPhone Duo и най-важното в него не са винтовете, а пантата. Екипът пусна телефона през CT скенер, направи 3D модел на механизма и установи, че местата, където собствениците съобщават за пукнатини по вътрешния екран, съвпадат с точка, в която се събират няколко конструктивни ръба. iPhone Duo получи условна оценка 5 от 10 за ремонтопригодност — най-високата, която iFixit е давала на сгъваем телефон.

Какво точно вижда CT сканът

Пантата на Duo е от типа „капка вода“ и е сложна: зъбни колела, пружини и свързани метални стави, плюс извити водачи, които трябва да поемат част от напрежението в екрана при всяко сгъване. Проблемната зона според iFixit е малко под отвора, през който минава лентовият кабел между двете половини на телефона.

Там се срещат ръбът на централната опора, краят на извития водач и самият изрез за кабела. Това е класическа концентрация на напрежение — мястото, където един гъвкав OLED панел най-вероятно ще поддаде.

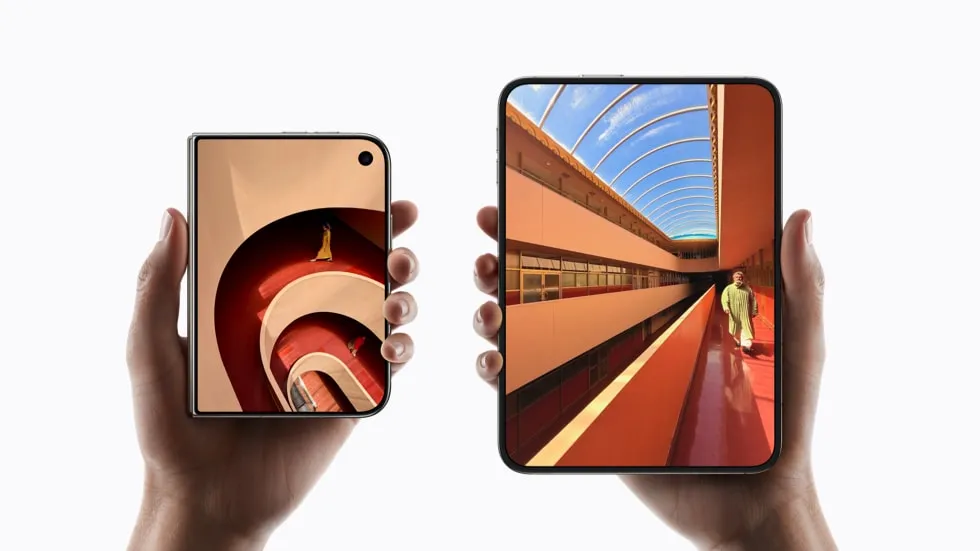

Снимка: Apple

Три хипотези, нито една потвърдена

iFixit изрично не твърди, че е намерила причината. Формулировката е, че разглобяването показва само как докладваните повреди се подреждат спрямо вътрешната геометрия на пантата — достатъчно, за да заслужава по-нататъшно проучване. Хипотезите са три:

• Централната опорна планка не пада достатъчно ниско при затваряне. Ако това се случи, сгъвката на дисплея се притиска върху нея и получавате локален натиск точно в най-уязвимата точка.
• Извитият водач не се прибира както трябва. При леко разминаване релсата може да опре в панела отвътре.
• Самото струпване на ръбове в тази зона концентрира напрежението, независимо дали механизмът работи идеално.

Към това iFixit добавя и по-прозаични фактори: попаднали частици в механизма, умора на материала от многократно сгъване и производствени дефекти по електрическите връзки.

Последното обяснява защо част от оплакванията звучат странно. Няколко собственици описват „пук“ или хрущене при отваряне, последвано от ярки линии по екрана, без видима пукнатина — повредата може да е на ниво пиксели и връзки, а не на стъклото.

Пантата не е част от IP68

Duo е оценен като прахонепроницаем и издържа 6 метра дълбочина за 30 минути, но самият механизъм на пантата остава извън този периметър. При теста със сгъване частици влизат вътре — по-малко, отколкото при други сгъваеми, но влизат. Проблемът е, че почистването им изисква свалянето на целия дисплей.

Защо все пак 5 от 10

Положителните находки са реални. Външният дисплей се сваля цял, без да се чупи. И двете батерии се освобождават с електрически импулс вместо с разтворители — iFixit нарича това най-доброто решение сред сгъваемите в момента. Капацитетите са 11,567 Wh за по-голямата клетка и 7,506 Wh за по-малката, или 19,073 Wh общо.

Най-големите отнемания идват точно от двата компонента, които тежат — вътрешният екран и пантата. Стигането до тях означава сериозно разглобяване и деликатна работа с лепило.

Интересни са и решенията по панела: матова нано-текстура с микроскопични заоблени издатини разсейва светлината и прикрива сгъвката, субпикселите са овални и ориентирани в различни посоки, за да намалят дифракционните артефакти, а камерата под дисплея ползва изменена пикселна решетка с по-големи междини.

Колко струва, ако се счупи

Извън гаранция смяната на вътрешния дисплей е 1149 € в Европа и 999 долара в САЩ. Подробната тарифа, включително 489 € за външния екран и до 1719 € за „друга повреда“, е в по-ранния ни текст за счупените екрани на iPhone Duo и цената на ремонта. С AppleCare+ вътрешният дисплей пада на 99 €.

За мащаба: AppleInsider е проверил седем Genius Bar локации и е намерил само един случай със счупен вътрешен екран на Duo. Това подсказва, че става дума за ограничен брой ранни бройки, а не за повсеместен дефект.

Заключение

iFixit не обяви виновник и беше коректна в това. Но разглобяването премести разговора от „лоша партида екрани“ към „геометрия на пантата“ — а това е много по-труден за тих ремонт проблем. Apple засега не е коментирала находките. Телефонът тръгна в магазините на 23 октомври при старта от 2299 € за 256 GB (1999 долара в САЩ), така че първите данни за надеждност ще дойдат чак след няколко месеца реална употреба.

Източници: 9to5Mac, The Verge и анализът на The Verge върху crackgate.
